- パネルサイズ
- 巾97㎝ 高さ94㎝ 厚さ30㎜
高さ128、158、188、252・・・cm
防音パネルシステム 特開2021-67・・・
【発明の名称】防音パネルと防音パネルシステム
発音源（A）に向かって、内側（B）から外側（C）へと、防炎ターポリンシート（1）、グラスウール成形体としての板状の吸音材（2）および遮音シート（3）が順次に配設され、前期の防炎ターポリンシート（1）と遮音シート（3）とが袋状のケース体（4）の内部に前期板状の吸音材（2）が封入されてパネル体が構成されている防音パネルとする。
資料請求はこちら
ホール建物内の改修工事の囲い防音／マンションなど集合住宅の改修工事の防音／エンジン付き機械等の囲い防音／街中工事の防音／工事現場の近隣住民への防音対策
高さ188㎝・282㎝はショッピングモール内の改修工事などで店舗正面を覆うことができます、覆うことで昼間施工ができます、防音パネルを扱う枚数が多い場合は架設材と組み合わせて使うことで設営を楽に行えます。
テナント リニューアル工事 改装工事 修繕工事など 昼間施工を可能にする

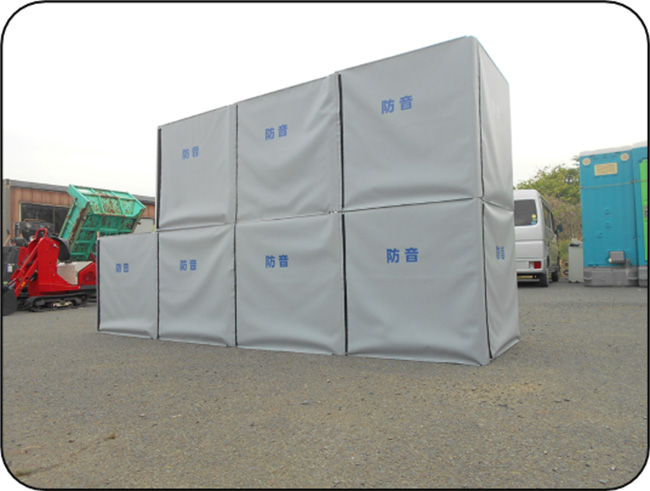

画像は2段重ね高さ188㎝
組立は簡単です。

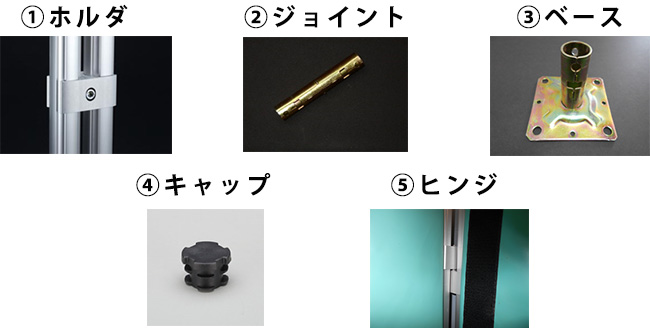

パネルの連結は並列、囲いは①ホルダ、ベースに③固定ベース、上下の連結は②ジョイント、パネルを扉に変えるときは⑤ヒンジを使います。

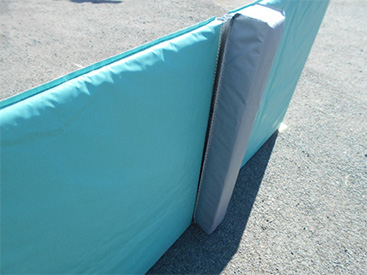

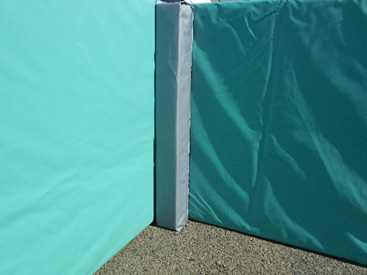

接続部分に吸音枕を使うことで防音効果が上がります
- 構造・保守管理
- 防音パネルはアルミパイプの枠組みに遮音シートの袋状ケース体に吸音材のグラスウールを入れて形成しておりますております、製品はほぼ手作りで、構造は分かりやすく保守管理も面倒なく対応できます。
- 【?】「ねこの手」
- 「ねこの手」昔から忙しいときは、ねこの手も借りたいと言います、騒音対策にどなたか 手助けお願いします…の「手」…と言ったら「ねこの手」 防音パネルは役に立ちます。

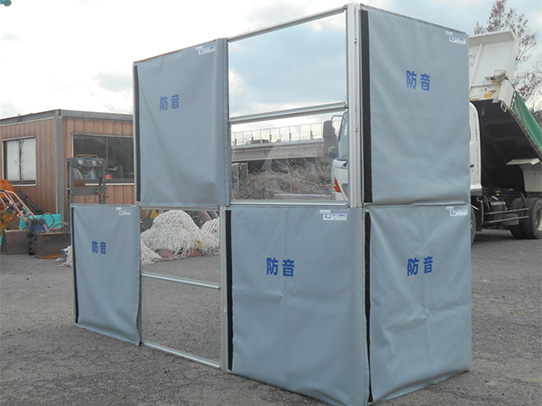

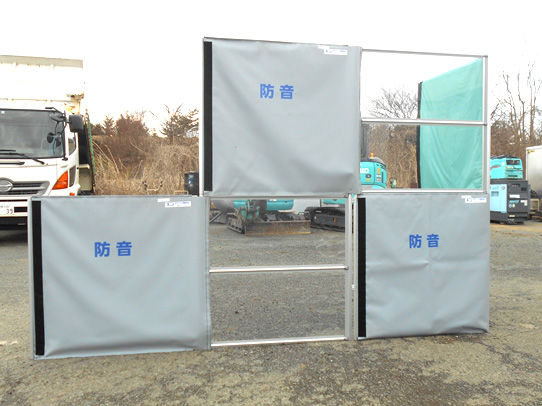

みえ～るパネルで作業が見え～る
パネルで囲まれた内側の作業の進み具合を外部から確認ができ、内側からは周辺を把握することにより安全に作業を進めていけます。

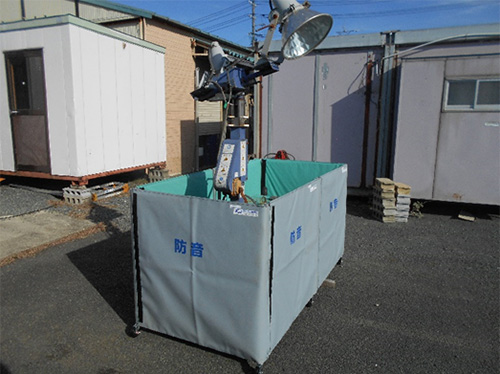

キャスターを取付移動もできます

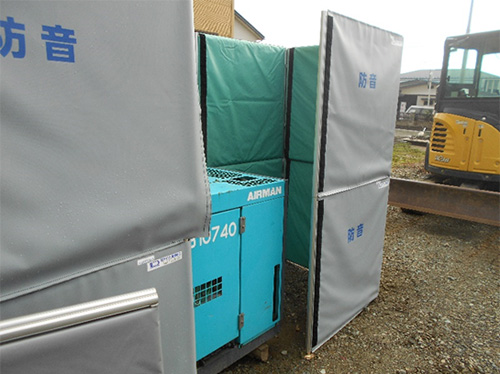

大型の機械も囲えます
建設現場で使う機械が防音タイプの構造であっても音は出ます、防音パネルで囲った結果
囲いのない状態で測定
防音パネルで囲って測定

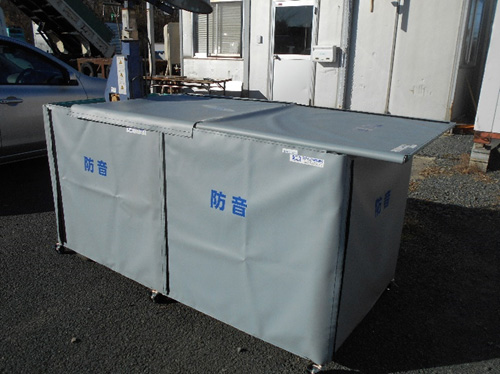

防音パネルで天板も囲って測定
- 防音パネル
-
型式 パネルサイズ PC9090 巾97cm 高さ94cm 厚さ30mm PC9060 巾97cm 高さ64cm 厚さ30mm
- みえ～るパネル
-
型式 パネルサイズ PC9090M 巾97cm 高さ94cm 厚さ28mm PC9060M 巾97cm 高さ64cm 厚さ28mm
取り扱いについて
- 防音パネルで機械を囲んだときは、エンジンの吸気、排気の換気に注意が必要です。例えば、機械とパネルの間隔を取る、囲いの中の空気の流れを考え開口部を設ける。
- 風による飛散や転倒防止の対策を十分に行ってください
- 【始動・補給】機械はエンジンの始動停止、燃料補給が必要です。防音パネルはヒンジを取付「扉」のように開閉できます。
- 直接火気に触れないようにご注意ください
- 溶接等の火花に対しては、防護を行い使用してください
- 本品のみでは自立できません(囲み使用以外)
- 本品に骨組み材料は含まれません
- 記載の規格、仕様、外観等は改良のため予告なしに変更することがあります
身近な吸音体験
部屋に何もない場合、音の残響時間は長くなり、声も響きます。家具やカーテン、カーペットなどの装飾品を置くことでそれらが吸音材の役目をして残響時間が短くなります。このように身近なものが少しずつ吸音材の役割をすることで、生活の中の反響は抑えられています。
- 吸音材には、一般住宅をはじめ建築物に多く使われているグラスウール(包装仕上げ)を使用。
- グラスウールの特質は吸音性能が高く軽量である。
- 発がん性について、国際がん研究機関(IARC)の区分で「人に対する発がん性に分類し得ない物質」であると評価されました。
- シックハウスについてもJIS区分F☆☆☆☆表示品であると安心評価されてます。
取扱い先は全47都道府県、市町村、すべての行政、建設機械レンタルを含む商品レンタル等の方々でご連絡ください。
